編碼器電纜的選擇

編碼器電纜的選擇至關重要,編碼器脈沖信號走的是高頻,編碼器電纜內芯不是講平方面積而是講高頻特性參數。脈沖信號傳輸大于20米都要用專用編碼器信號電纜。
一般工業領域的環境都存在高污染、高干擾、高速度、高震動、高噪聲、多往復等特點,因此在編碼器電纜選型時必須要避免這些因素對線路系統產生的干擾。
針對不同的使用環境,選擇正確用途的編碼器電纜:
- (1)編碼器通訊電纜都要選擇專用的屏蔽電纜;
- (2)加工設備上選擇耐油污、冷卻液、切削碎片的柔性電纜,避免從電纜接插線和編碼器外殼滲透進入;
- (3)拖鏈線槽里選擇拖鏈電纜,避免電纜和插座的機械破壞。
玖泰將從編碼器電纜的應用場合、屏蔽結構和屏蔽層數三個方面進行選型:
- (1)根據應用場合可分為固定安裝和移動使用;

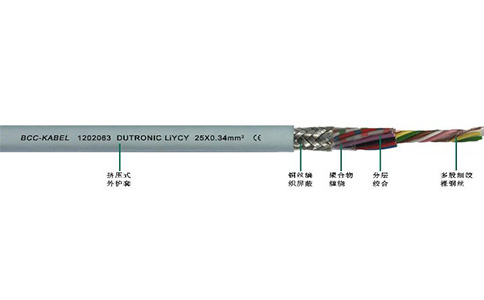

- (2)根據屏蔽結構分為分屏蔽、總屏蔽和分總屏蔽;
- (3)根據屏蔽層數分為單層和雙層;
在選擇編碼器電纜型號時以上三個方面要充分考量,根據具體使用環境選型,以免影響編碼器的正常使用和壽命。
-
問
坦克鏈里一定要用拖鏈電纜嗎?

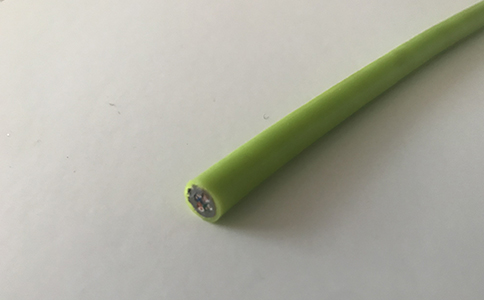

答坦克鏈,也稱拖鏈,又名電線電纜保護拖鏈(Cable carrier),是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因?yàn)楣ぷ鲿r(shí)需跟隨坦克鏈系統來回彎曲工作,電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性,最好就使用拖鏈專用高柔性電纜。
-
問
高柔性拖鏈電纜越軟越好嗎?
答高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用,可以減少彎曲應力,但是“軟”的釋義是物體結構疏松,受力后易變形(跟“硬”相對)。如果過于柔軟,可能會帶來一些問題。比如,可能會導致電纜的抗拉伸強度和抗擠壓能力下降,在一些復雜的應用環境中容易受損。
