如何計算拖鏈彎曲半徑
電纜的外徑?jīng)Q定了拖鏈電纜的zui小彎曲半徑,從而也決定了拖鏈的彎曲半徑。
拖鏈彎曲半徑的計算取決于以下兩個要素:
- 1、通常情況下,zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑;
- 2、可獲取的安裝空間決定了允許的彎曲半徑(在拖鏈安裝空間有限的情況下)。
彎曲半徑的計算方法:
- 電纜:國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右;進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右;
- 油管:油管的彎曲半徑是其zui大外徑的12倍左右;
- 水管和氣管:水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右;

在拖鏈中的電纜、油管、水管和氣管選定后,拖鏈的彎曲半徑也就確定了。

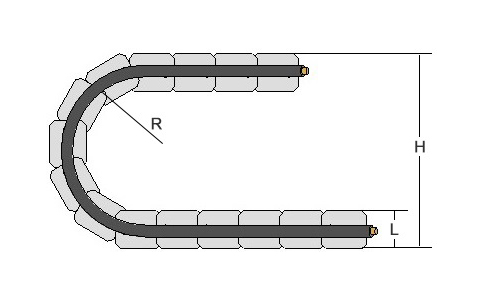

H為拖鏈的實際安裝高度,L為拖鏈厚度尺寸,R為拖鏈的彎曲半徑。
拖鏈彎曲半徑R≥(H-L)/2
在拖鏈安裝空間有限的情況下,先確定了拖鏈zui大彎曲半徑R≤(H-L)/2,然后再選擇合適的拖鏈電纜、油管、水管和氣管。
-
問
RVV電纜能不能上電纜拖鏈?
答原則上,RVV電纜不能上電纜拖鏈。RVV電纜作為固定安裝用的軟電纜,雖具有一定的靈活度,卻不適于頻繁移動場合,長期使用肯定會斷芯。但是在一些低端設備及對拖鏈電纜彎曲性能要求較低的場合,RVV電纜也可以正常使用。
-
問
高柔性拖鏈電纜越軟越好嗎?
答高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用,可以減少?gòu)澢鷳?yīng)力,但是“軟”的釋義是物體結構疏松,受力后易變形(跟“硬”相對)。如果過于柔軟,可能會帶來一些問題。比如,可能會導致電纜的抗拉伸強度和抗擠壓能力下降,在一些復雜的應用環境中容易受損。
