拖鏈布線安裝原則及注意事項
我們分析過拖鏈電纜斷芯的原因,為避免安裝不當而導致拖鏈里的電線經常斷芯,在拖鏈電纜布線安裝時注意下列事項。
1、避免電纜產生扭曲

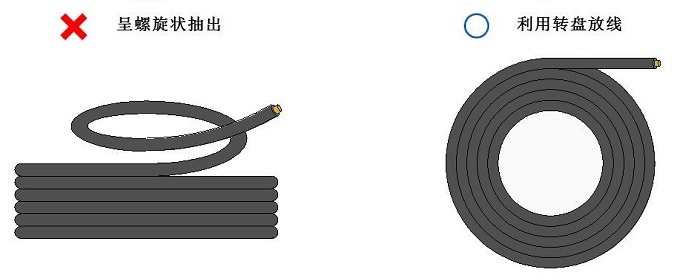

從成卷的電線中抽取拖鏈電纜時,要注意不能扭曲。即不可從電纜卷筒或電纜盤的某一端解開電纜,而應先旋轉卷筒或電纜盤將電纜展開,必要時可將電纜展開或懸掛起來,用于該場合的電纜只能直接從電纜卷上取得。

2、盡量保持較大的電纜彎曲半徑

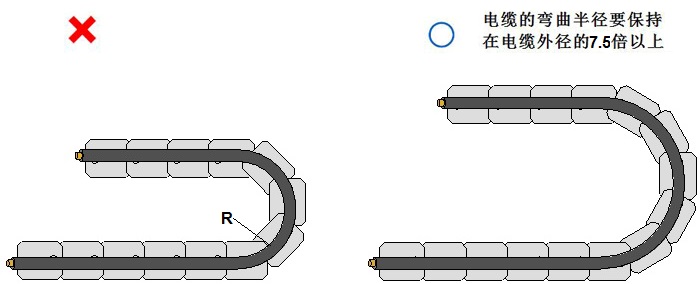

拖鏈電纜的彎曲半徑要保持在電纜外徑的7.5倍以上。

3、拖鏈內的張力分布以及固定方式

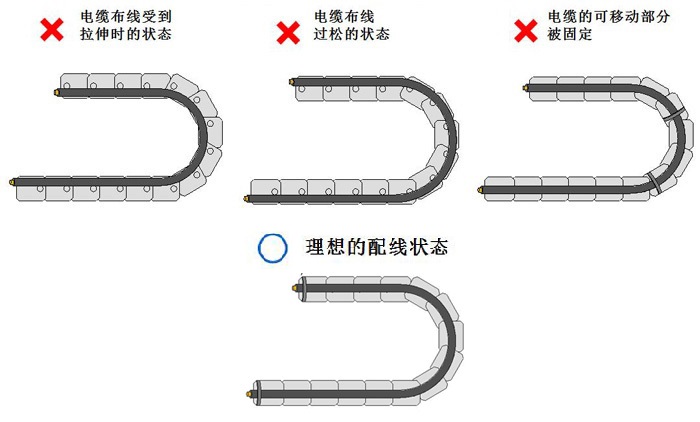

如果拖鏈電纜在布線時受到張力拉伸,會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散,同樣也會與拖鏈的內壁產生摩擦造成護套磨損,并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外,電纜的移動部分如果被固定,會導致彎曲應力無法被分散及吸收,會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。

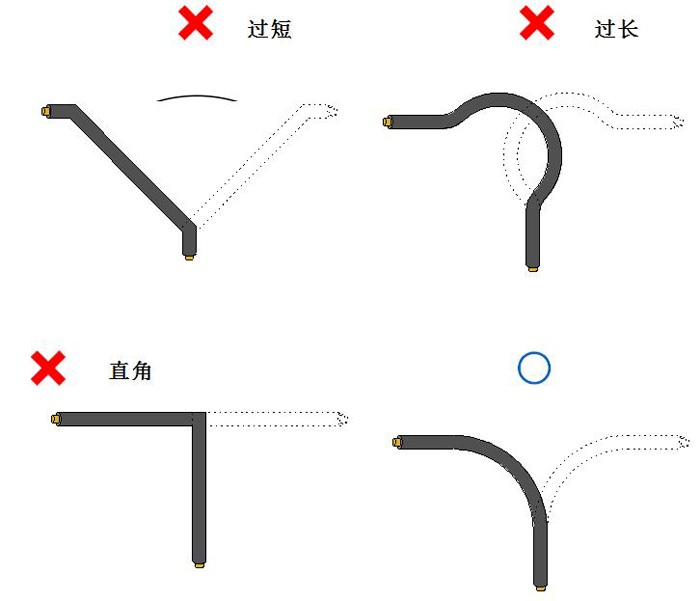

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

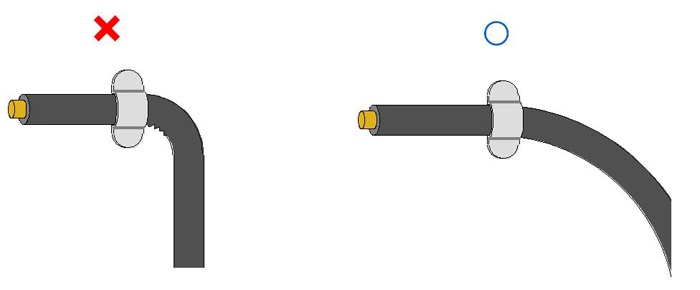

(3)捆扎部分附近不能過度彎曲。

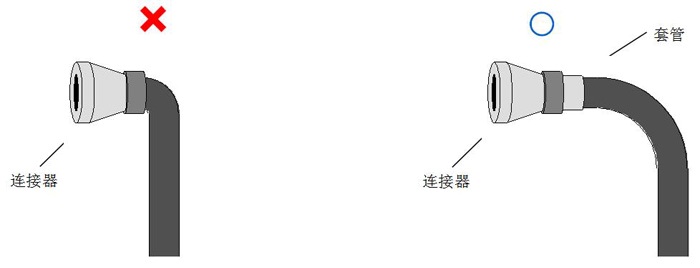

(4)安裝連接器時需要用套管或外殼支撐。

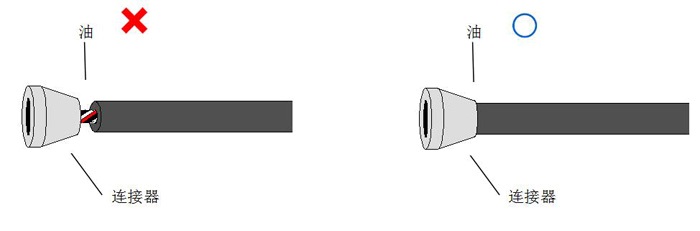

(5)防止連接器根部向電纜內部滲油。

4、防止電纜互相干擾

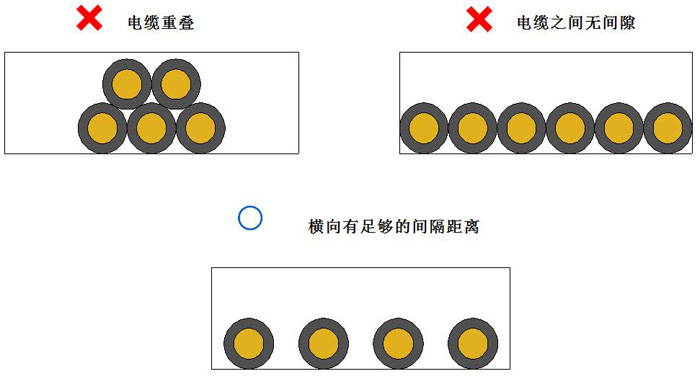

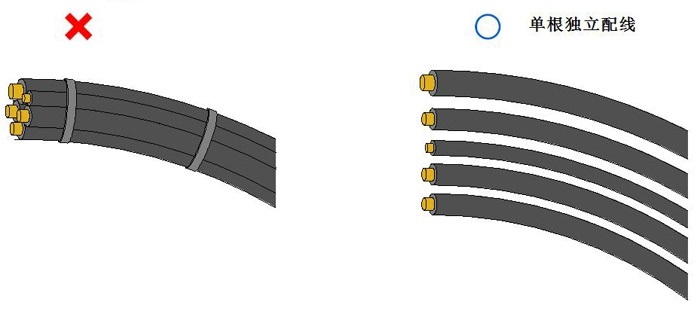

為防止同時布線的拖鏈電纜之間互相干擾,在拖鏈內實施水平布線時,要選擇具有足以保證電纜間距的拖鏈,在拖鏈中電纜間的空隙至少應為電纜直徑的10%。

5、外徑差異很大的電纜混在配線

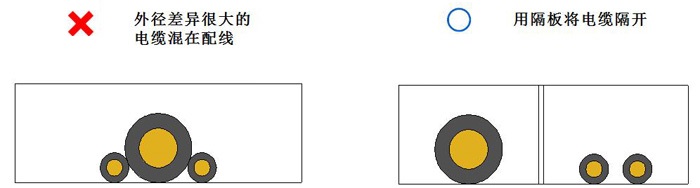

外徑差異很大的電纜如果混在配線,容易導致細線被粗線壓迫,造成細線容易斷線。這時需要用隔板將拖鏈電纜隔開。

6、電纜與送氣管的混在配線

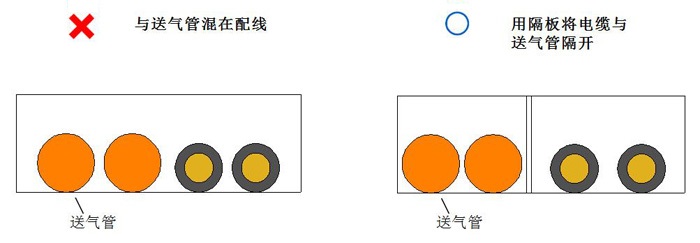

與送氣管等較硬的物體混在配線,容易造成電纜受壓斷線。這時需要用隔板將拖鏈電纜與送氣管隔開。

-
問
通過電纜軟硬能夠判別拖鏈電纜好壞嗎?
答確切的說,通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準,它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠?qū)崿F(xiàn)的。
-
問

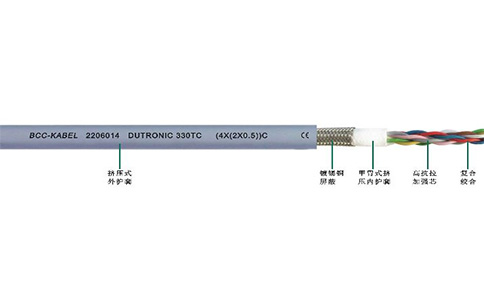

拖鏈電纜和普通電纜的區別?
答拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境,而普通電纜則適用于固定敷設。
