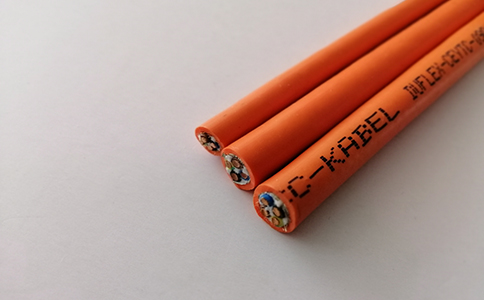

拖鏈電纜,通常也可稱之拖曳電纜,坦克鏈電纜,主要應用于工業電子系統,自動生成線,倉儲設備,機器人,消防系統,起重機,數控機床和冶金工業。
哪些情況必須使用拖鏈電纜
在設備單元需要來回移動的場合,為了防止電纜糾纏、磨損、拉脫、掛和散亂,常把電纜放入電纜拖鏈中,拖鏈可對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,這種電纜是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。
在自動化設備需要運動來回使用的單元,拖鏈的作用就是防止電纜在運動時發生纏繞、打結、磨損等情況,由于拖鏈電纜具有較好的柔韌性、耐磨性以及良好的機械性能,因此,電纜在設備運動時跟隨拖鏈一起運動也不容易發生斷裂和起旋的情況。
在實際應用時,為了提升拖鏈電纜的性能,將多芯高柔性電纜應用到拖鏈電纜中,這需要引導管作為安裝橋梁,且要求引導管的截面面積更大。液壓管有助于拖鏈系統在不中斷的情況下隨意地?cái)U(kuò)大或縮小。
為了保證拖鏈中的電纜處于zui佳狀態,應嚴格按照拖鏈電纜安裝規范進行操作,選擇電纜拖鏈時也需要注意以下幾點:
- 1、內寬:選用電纜、油管、氣管、水管等外徑之和作為拖鏈內寬的參考,并預留至少10%的寬度空間。
- 2、內高:選用內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高,重疊則按重疊后實際高度。
- 3、彎曲半徑:采用內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考考值,并預留10%以上的空間。
希望玖泰電纜的介紹能對您有所幫助,更多關于柔性電纜、拖鏈電纜的信息,請致電我們。
-
問
高柔線的導體越細越好嗎?
答不少?gòu)S家宣稱高柔線的導體是0.06MM甚至是0.05mm(頭發絲0.07),導體越細確實會使得電線變得柔軟,但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度,電線越細則機械強度越差,很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同,選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
-
問
辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑?
答通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜,但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質,只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性,但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素,那么先不說進口高端拖鏈電纜品牌,至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
