編碼器電纜布線規范

編碼器信號傳輸?shù)诫娮咏邮掌鲿r(shí)zui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現,但其實很多都是可以通過正確布線和規范安裝來避免的。
編碼器電纜布線規范:
- 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
- 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設,zui好使用屏蔽良好的金屬電纜管套;
- 3.電柜內與其他電纜保持zui小間距2cm,電柜外間距50cm;
- 4.編碼器電纜要合理布線,避免預留電纜過長,造成線槽阻塞;
- 5.為避免耦合干擾,應盡量減少信號電纜與功率電纜平行走線的可能;
- 6.編碼器電纜應盡量安排在距離金屬部件近的位置,例如控制柜面板、橫梁和金屬導軌等;
- 7.必須使用金屬電纜支架,并保證支架連接處導通相連接地;
- 8.若空間受限,請使用金屬隔板、金屬套管及金屬線槽,并保持良好接地。

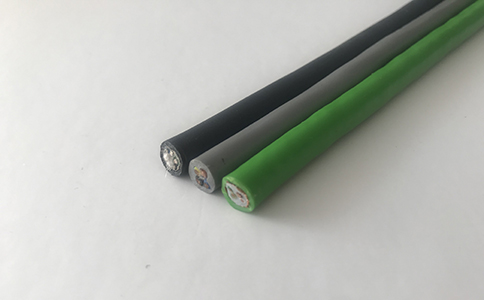

編碼器電纜的布線是否規范,會影響編碼器的正常使用和壽命,實際應用中選擇適合的柔性電纜型號規格也是至關重要的。
-
問
高柔線怎么分辨?
答高柔線的分辨一般是通過材料和工藝,這對于非專業人員來說難度較高。 流行這樣一種觀點:辨別高柔線較簡單的方法是看銅絲的線徑,線徑越細,高柔線的品質越高。這種只關注高柔線表面現象,不理解本質,有明顯錯誤的觀點,卻被不良廠商利用,造成高柔線纜市場亂象。
-
問
RVV是高柔線嗎?
答RVV不是高柔線。高柔線,在電纜行業內通常指的是具有高度柔韌性和耐磨性的電纜,而不是單純地追求柔軟。RVV電纜,全稱為銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜,是一種常見的電纜類型。RVV電纜具有較好的柔軟性,可稱其為柔性電纜,但并不符合高柔線的要求。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
