拖鏈用電線電纜的固定方式
拖鏈電纜,因?qū)?a href=http://sweepstakesinstantwin.com/product/ target=_blank class=infotextkey>電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合,為了防止電纜糾纏、磨損、拉脫、掛和散亂,常把電纜放入電纜拖鏈中,對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。
電線電纜在拖鏈中如何進行安裝及電纜是否可以固定,是眾多工程技術人員關心的問題,玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。

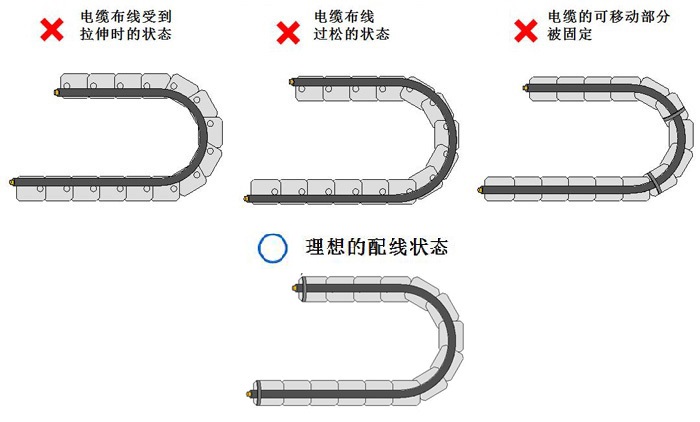

如果拖鏈電纜在布線時受到張力拉伸,會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散,同樣也會與拖鏈的內壁產生摩擦造成護套磨損,并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外,拖鏈電纜的移動部分如果被固定,會導致彎曲應力無法被分散及吸收,會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。

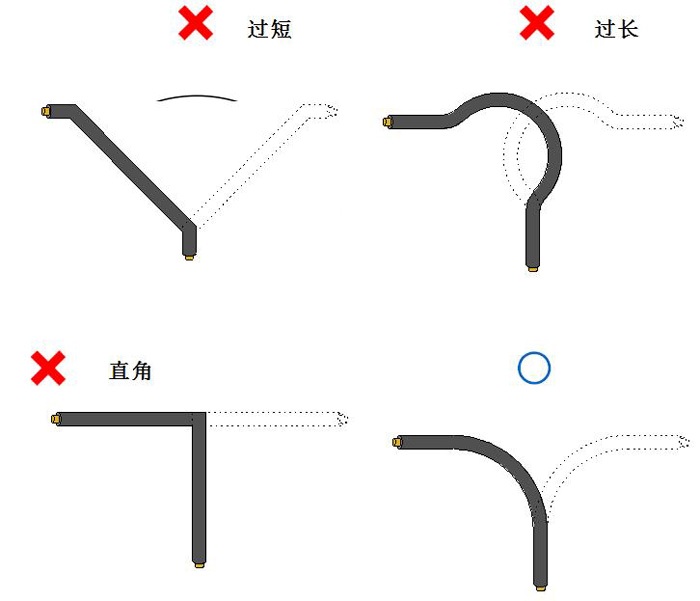

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

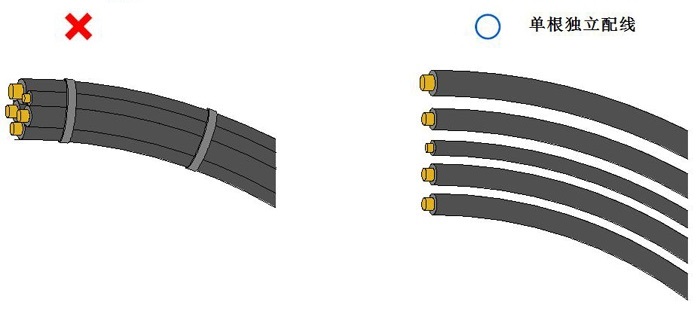

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

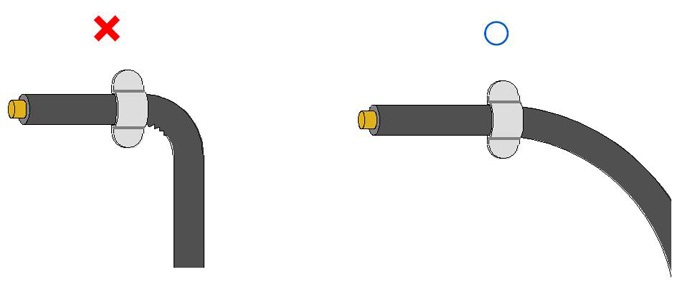

(3)捆扎部分附近不能過度彎曲。

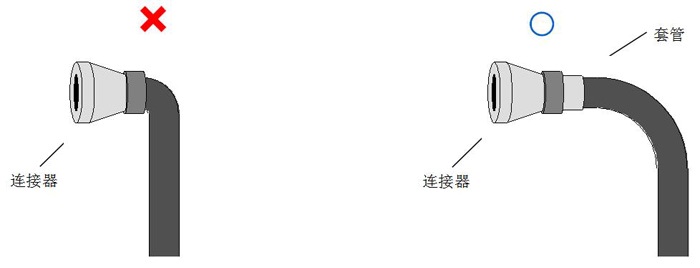

(4)安裝連接器時需要用套管或外殼支撐。

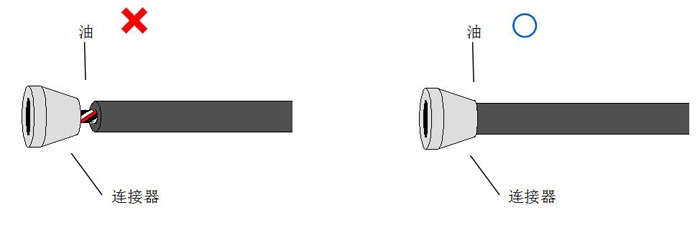

(5)防止連接器根部向電纜內部滲油。

-
問
高柔線怎么分辨?
答高柔線的分辨一般是通過材料和工藝,這對于非專業人員來說難度較高。 流行這樣一種觀點:辨別高柔線較簡單的方法是看銅絲的線徑,線徑越細,高柔線的品質越高。這種只關注高柔線表面現象,不理解本質,有明顯錯誤的觀點,卻被不良廠商利用,造成高柔線纜市場亂象。
-
問
采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次?
答這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次,那么只代表提出這一結論的廠家的生產及測試情況,不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等,都是拖鏈電纜耐彎曲使用壽命的決定因素,任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
