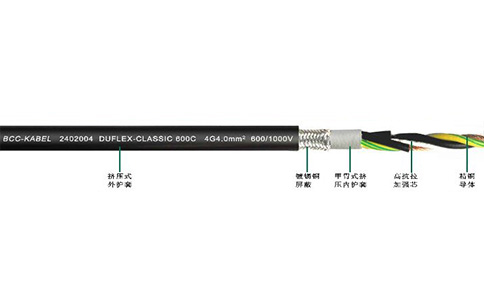

屏蔽電纜的屏蔽層接地通常采用的方式有三種：屏蔽層懸浮、屏蔽層單端接地和屏蔽層雙端接地。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1、屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2、雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在屏蔽層雙端接地情況下，金屬屏蔽層不會產生感應電壓，但金屬屏蔽層受干擾磁通影響將產生屏蔽環流通過，如果地點A和地點B的電勢不相等，將形成很大的電勢環流，環流會對信號產生抵消衰減效果。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜的屏蔽層接地也可采用這兩種方式。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為什么屏蔽電纜的屏蔽層不能重復接地？EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

系統接地有浮地、直接接地和電容接地三種方式。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。如果裝置間距較大，應采用串聯一點接地方式，用一根大截面銅母線(或絕緣電纜)連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c(diǎn)接地。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

總結：EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1、兩端的接地點難保沒有電位差，有電位差就會有微弱電流，使屏蔽層實際上變成了接地線。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2、兩端接地的屏蔽線工作于高頻干擾較為嚴重地工作現場，會因屏蔽層和內部信號線間形成的線電容耦合到信號回路，嚴重的將影響信號誤判。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

3、各種調速器和PLC說明中都明確信號線屏蔽層必須單端接地并且接地端應該在控制器一側。EO3拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  國標拖鏈電纜與國標電纜有什么關系？

  答

  在電纜專業術語中沒有關于“拖鏈電纜”的定義，也就不存在國標拖鏈電纜。電線電纜的國家標準眾多，雖然沒有專門針對拖鏈電纜的國家標準，但是在生產拖鏈電纜的過程中，仍然可以借鑒現有的電纜國家標準。所以，即使不是國標拖鏈電纜，但仍然可以是國標電纜。

• 問

  為什么拖鏈電纜的拖鏈彎曲次數那么卷？

  答

  一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較容易。
