AWG美國線規線規換算表
AWG(American wire gauge)美國線規,是一種區分導線直徑的標準,又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。
AWG前面的數值(如24AWG、26AWG)表示導線形成最后直徑前所要經過的孔的數量,數值越大,導線經過的孔就越多,導線的直徑也就越小。
粗導線具有更好的物理強度和更低的電阻,但是導線越粗,制作電纜需要的銅就越多,這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線(減小成本和安裝復雜性),而同時保證在必要電壓和頻率之下實現導線的最大容量。
英國和美國使用線號表示法。線號又稱線規(wire gauge), 按0、 1、 2、 3……數碼順序表示, 數碼越大, 線材越細。
300年前, 軋制和擠壓尚未誕生, 還是用鍛造制備線坯, 當年的測量工具也很粗糙, 在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號, 線坯則為0號。因?yàn)橛斜姸嘧鞣唬?其工藝又各不相同, 于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的, 但又沒有“秦始皇”給他們統一度量。經過300年的淘汰, 兼并和變遷, 有的國家就改為直徑計量, 但英國和美國, 線號表示法沿用至今?,F(xiàn)今常使用的是美國線規(AWG),伯明翰線規(BWG)和英國標準線規(SWG)。

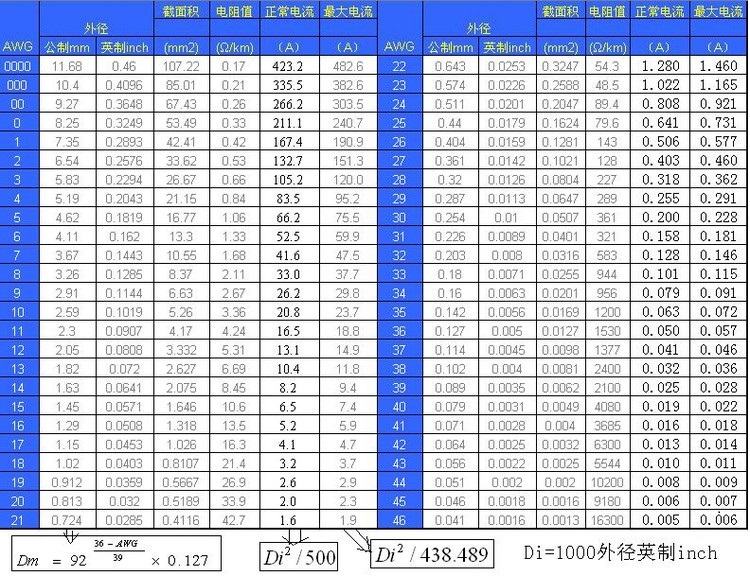

AWG美國線規線規換算表

AWG美國線規線規換算表
-
問
超柔線比高柔線好嗎?
答顧名思義,人們往往會認為超柔線比高柔線好,但事實可能并非如此。至今為止,沒有國家標準或權威機構給出超柔線與高柔線的明確釋義。超柔線與高柔線多體現在電纜生產廠家的企業標準中,具有一定的局限性,因此,不同廠家的超柔線比高柔線不具有可比性。
-
問
高柔性拖鏈電纜越軟越好嗎?
答高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用,可以減少彎曲應力,但是“軟”的釋義是物體結構疏松,受力后易變形(跟“硬”相對)。如果過于柔軟,可能會帶來一些問題。比如,可能會導致電纜的抗拉伸強度和抗擠壓能力下降,在一些復雜的應用環境中容易受損。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
本文標題:AWG美國線規線規換算表
